设计特点
设计原理属于液体和气体混合,气体可以选择任意气源,液体通过虹吸作用或者重力传送

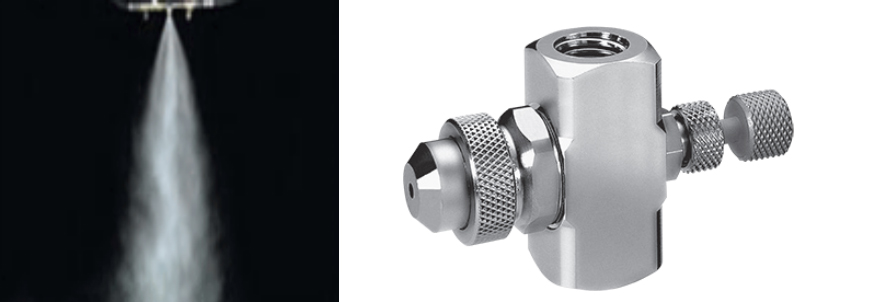

超细雾化喷雾,平均(30微米左右)的液滴喷雾,喷雾均匀性强
可调节空气雾化喷嘴能够调节液体流量,实现控制流量大小的功能

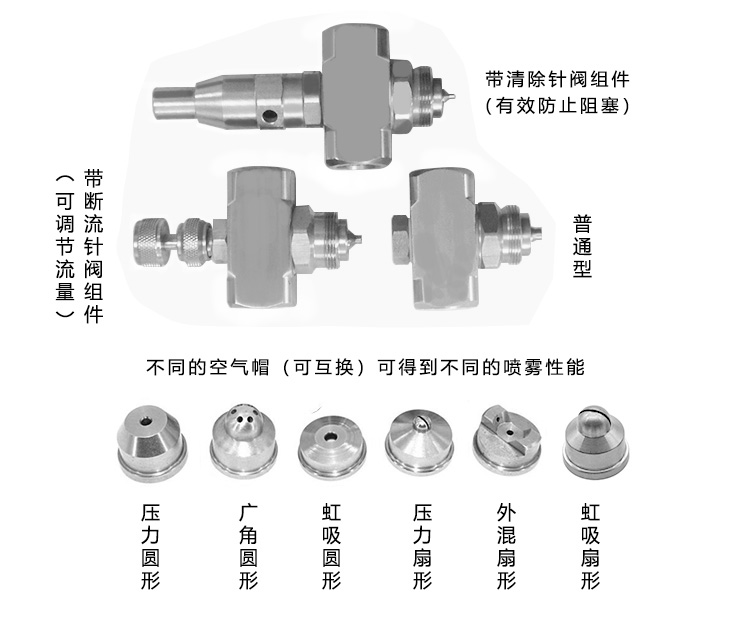

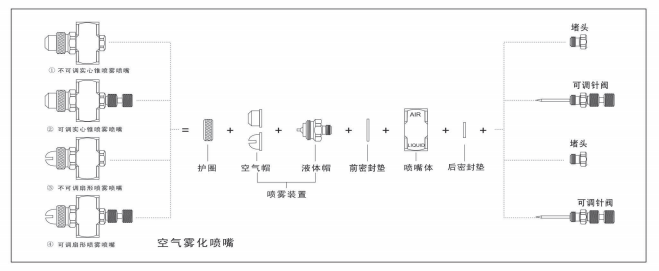

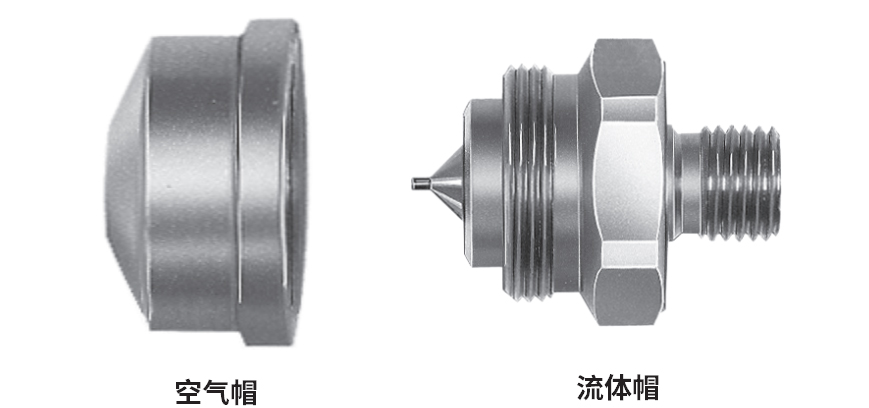

喷头结构均由空气帽和液体帽组成,喷嘴体的入口接头有多种尺寸,零部件可以互换,适合大多数常用的管道
能够提供扇形、圆形、广角圆形三种喷雾模式,满足不同喷雾效果的工况
带有调节针阀,喷组不易堵塞,可自清洗,性能更稳定
![19.jpg 19.jpg](/upload/202306/27/202306271412029632.jpg)
一般应用
造纸:纸浆调湿、脱模剂的喷雾等; 钢铁:板材、管材的冷却等;
印刷:凹板印刷轮转机的防止热波纹等; 清洗:精密基板,玻璃面板等;
冷却:模具,铸体,车体,涂装等; 汽车:涂装线上烤炉的台车冷却;
塑胶:静电防止剂喷雾、覆被薄膜等 ; 纺织:纱线、布料的调湿润泽等;
涂布:脱模剂,除臭剂,油,表面处理剂,防锈剂,润滑剂,蜂蜜,防虫剂;
![图片28.png 图片28.png](/upload/202306/27/202306271412255941.png)

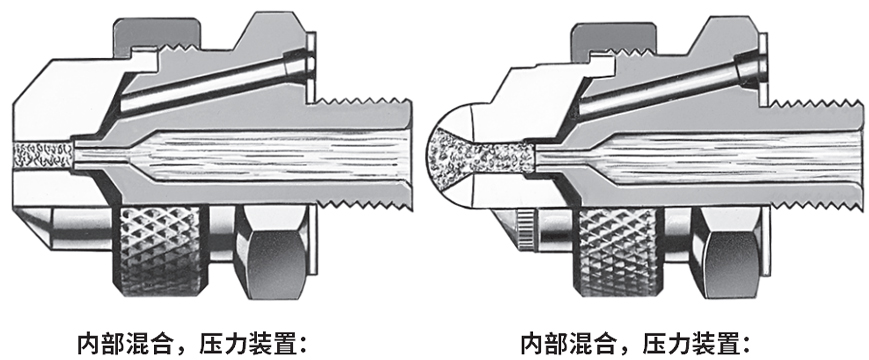

内部混合特性
液体和空气在内部混合以产生完全雾化的喷雾。
• 液流和气流并不是独立的,空气流的变化也会影响液流。
• 内部混合使用压力装置,提供以下喷雾形式:
– 360º环形喷雾 扇形喷雾
– 偏转扇形喷雾 圆形喷雾
– 椭圆形喷雾 广角圆形喷雾
![20.jpg 20.jpg](/upload/202306/27/202306271414241058.jpg)
![21.jpg 21.jpg](/upload/202306/27/202306271415244134.jpg)
![图片29.png 图片29.png](/upload/202306/27/202306271416320697.png)

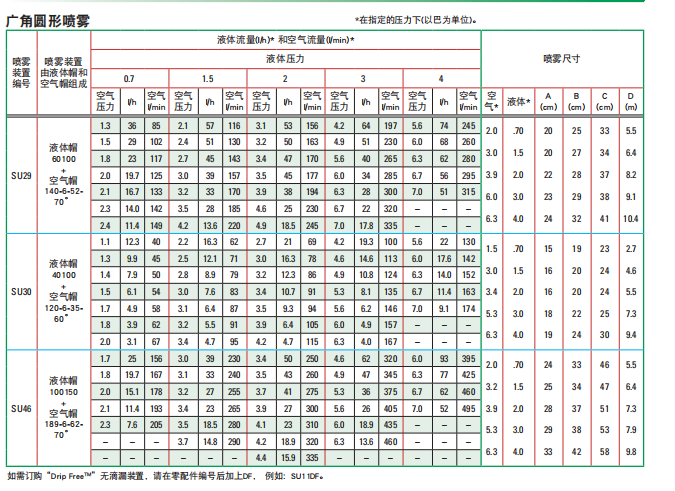

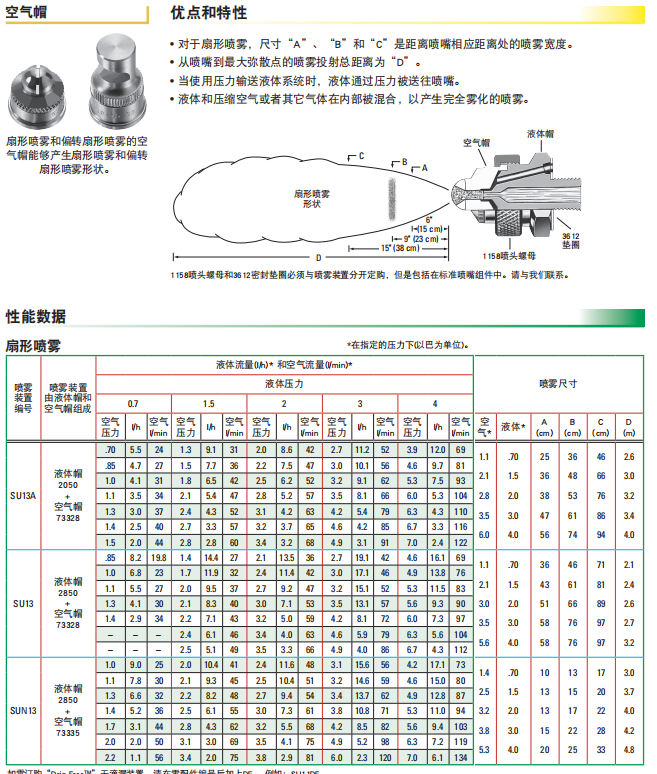

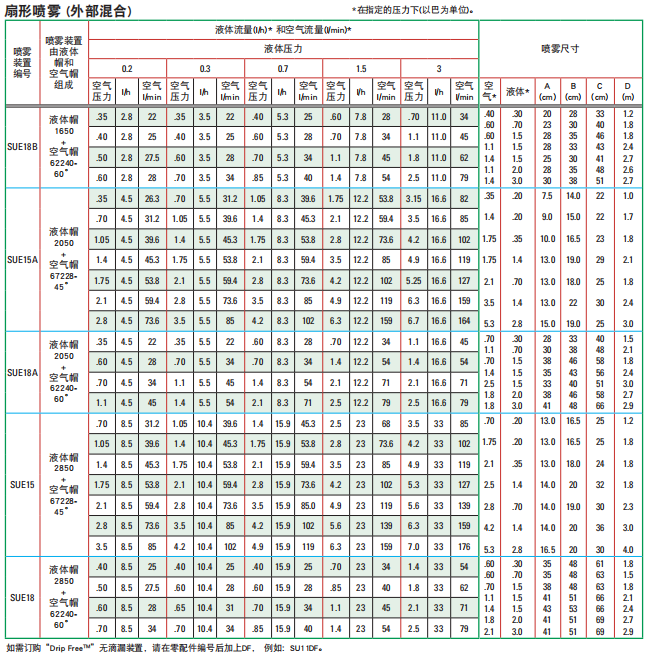

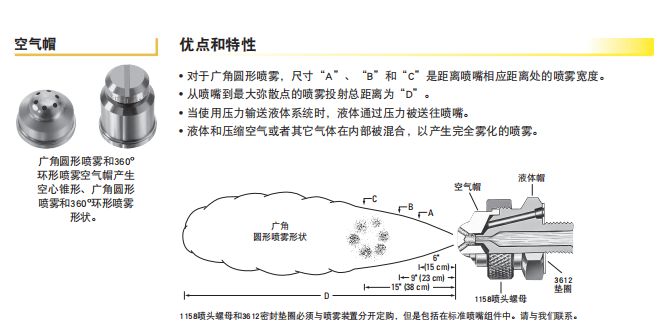

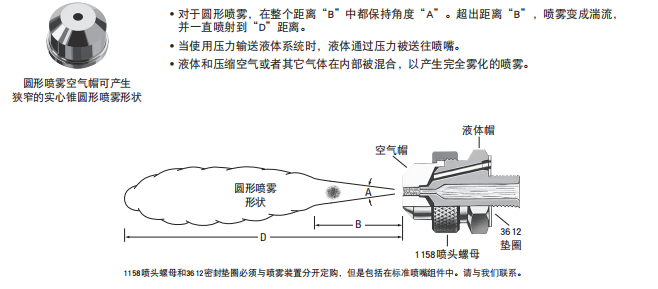

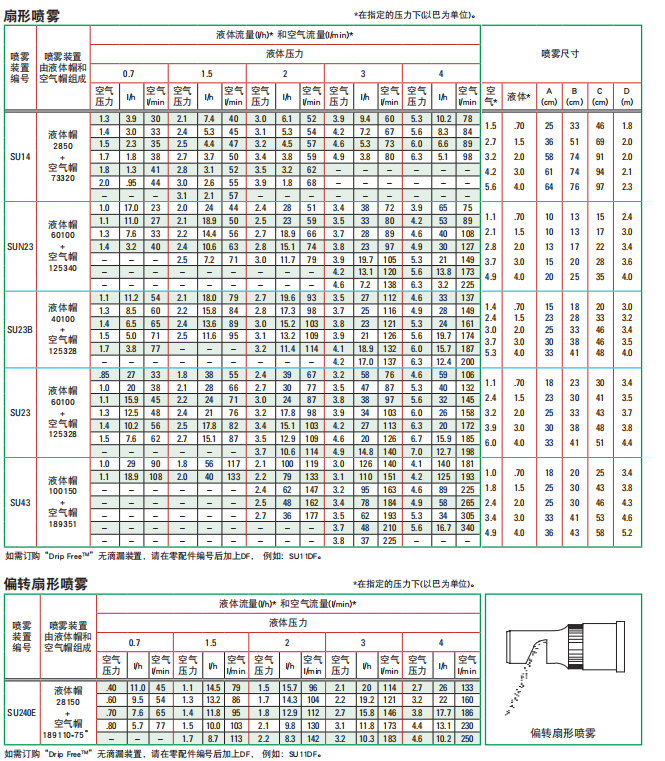

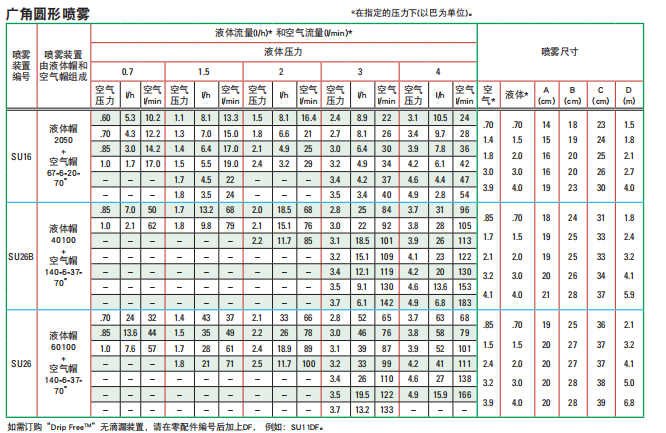

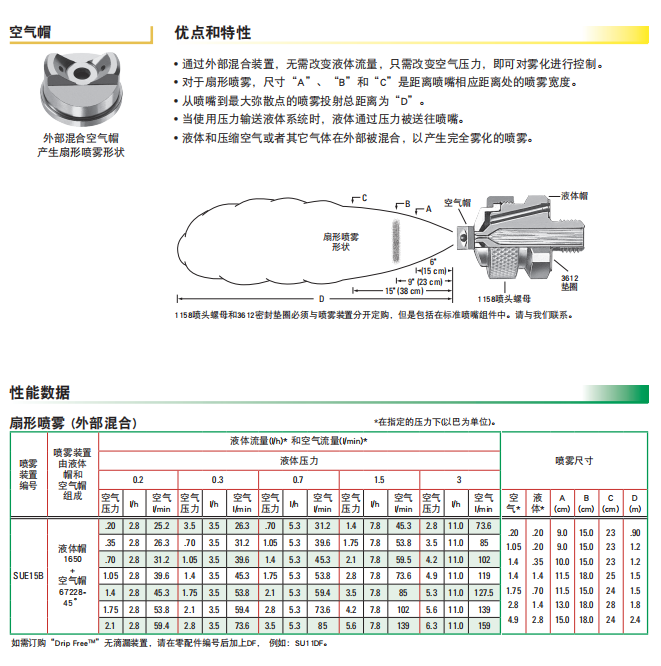

性能数据
![图片30.png 图片30.png](/upload/202306/27/202306271416532924.png)
![图片31.png 图片31.png](/upload/202306/27/202306271417125287.png)
![图片32.png](/upload/202306/27/202306271417394349.png)
![图片33.png](/upload/202306/27/202306271417443490.png)
![图片34.png 图片34.png](/upload/202306/27/202306271418176948.png)
![图片35.png 图片35.png](/upload/202306/27/202306271418372592.png)
![图片36.png 图片36.png](/upload/202306/27/202306271419009086.png)
![图片37.png 图片37.png](/upload/202306/27/202306271419201762.png)
![图片38.png 图片38.png](/upload/202306/27/202306271419394838.png)

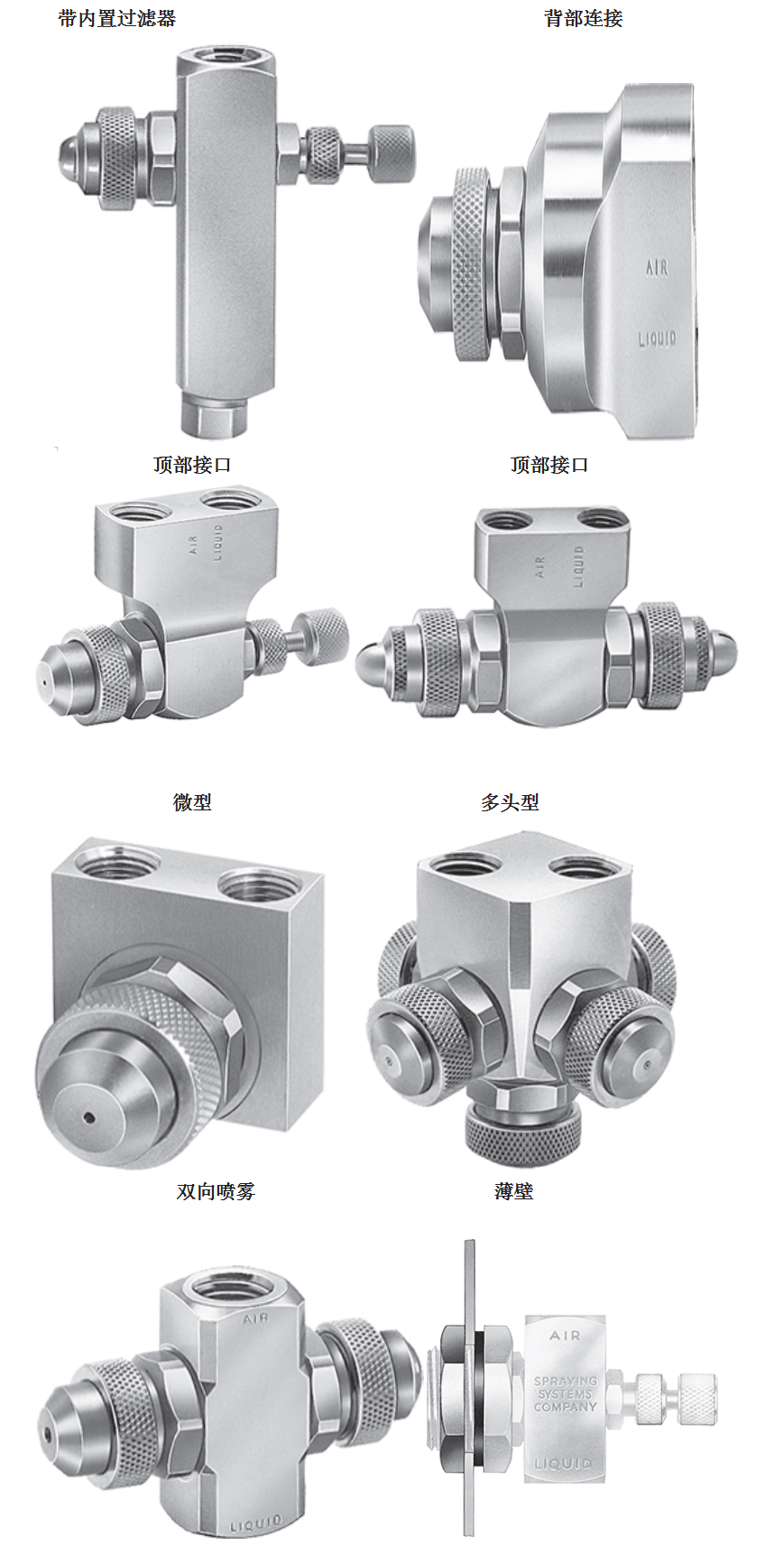

安装方式
![22.jpg 22.jpg](/upload/202306/27/202306271421263228.jpg)
